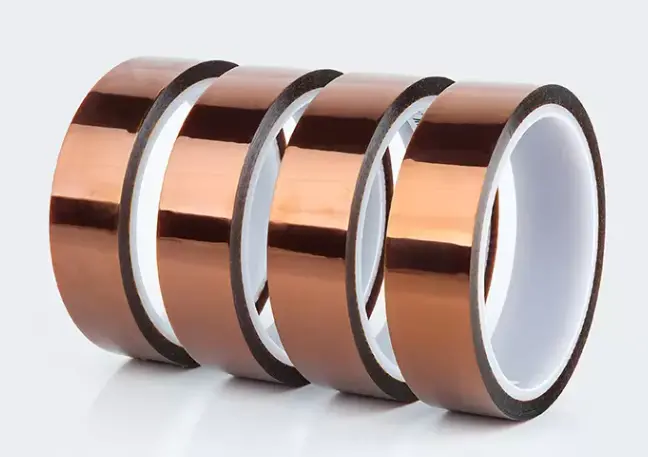

Где клейкая лента вписывается в производство литиевых батарей

Клейкая лента используется на нескольких этапах производства литиевых батарей, но ее редко используют просто для того, чтобы «склеить что-то». В аккумуляторном элементе или блоке лента может обеспечивать электрическую изоляцию, временную фиксацию, защиту краев, расположение компонентов, огнестойкость или защиту от механических повреждений. Поэтому правильная лента зависит от того, чем процесс пытается управлять.

Для производителей аккумуляторов более полезный вопрос не в том, какая лента имеет самый прочный клей. Это то, куда будет накладываться лента, с чем она будет контактировать, как долго ей нужно оставаться на месте и какие условия она должна выдерживать при сборке и эксплуатации.

Клейкая лента выполняет разные функции на разных этапах работы от батареи

Производство аккумуляторов включает в себя последовательность процессов, в которых материалы обрабатываются, собираются, сжимаются, свариваются, изолируются и упаковываются. Требования к ленте соответственно изменяются. Материал, который хорошо подходит для временной фиксации компонентов, может оказаться непригодным для электроизоляции, а высокотемпературная изоляционная лента может оказаться ненужной для этапа позиционирования с низким напряжением.

Основные области применения можно сгруппировать по четырем функциям: фиксация и позиционирование, электроизоляция, защита и управление процессом.

Это различие важно, поскольку лента для изготовления аккумуляторов подвергается самым разным нагрузкам в зависимости от ее местоположения. Лента, нанесенная перед сваркой, возможно, должна выдерживать тепло, возникающее в процессе процесса, тогда как лента, используемая после сборки элемента, в первую очередь должна сохранять изоляцию без смещения.

Изоляция выступов — одно из наиболее важных применений ленты

Вывод электрода является особенно чувствительной областью, поскольку он создает прямой переход между внутренней электрической структурой элемента и внешней точкой соединения. Лента вокруг этой области должна обеспечивать изоляцию, не мешая позиционированию выступов, сварке или последующей сборке.

Изоляционная лента Tab обычно выбирается благодаря сочетанию диэлектрических характеристик, стабильности размеров, адгезии и устойчивости к условиям, возникающим во время сборки элемента. Чрезмерно мягкий клей может мигрировать под давлением, а слишком жесткая основа может плохо соответствовать геометрии выступа.

При использовании литиевых батарей производители должны оценить:

• Диэлектрическая прочность и надежность изоляции при необходимом напряжении.
• Адгезивное поведение вокруг металлических выступов, поверхностей с покрытием и материалов, прилегающих к сепаратору.
• Устойчивость к нагреву, воздействию электролита и механическому движению, где это применимо.

Целью является не просто создание более толстого изоляционного слоя. Лента, которую трудно точно расположить, может создавать морщины, открытые края или ненужное наложение материала, что усложняет автоматическую сборку.

Для применений, требующих индивидуальных размеров или комбинаций материалов, изоляционная лента Custom Tab может быть разработана с учетом геометрии выступа и метода производства, а не принудительно использовать стандартный рулон в процессе, для которого она не предназначена.

Лента для фиксации ячеек помогает контролировать движение во время сборки

Батарейные элементы содержат компоненты, которые должны оставаться точно расположенными, прежде чем окружающая конструкция обеспечит постоянную механическую поддержку. Ленту можно использовать для временной фиксации, позиционирования компонентов и закрепления слоев во время сборки.

Это особенно актуально, когда компонент должен оставаться на месте во время другой производственной операции. Ленте необходимо достаточное начальное прилипание, чтобы предотвратить перемещение, но чрезмерное прилипание может создать проблемы, когда компоненты необходимо переместить или когда удаление ленты является частью процесса.

При практическом выборе следует учитывать три отдельные характеристики клея:

1. Начальная липкость — насколько быстро лента схватывается с основой после нанесения.
2. Удерживающая способность — продолжает ли он сопротивляться движению во время сборки.
3. Способ удаления — оставляет ли он остатки клея или повреждает поверхность.

Эти свойства не являются взаимозаменяемыми. Лента с очень высокой адгезией к отслаиванию может по-прежнему работать плохо, если она не обеспечивает достаточную удерживающую способность при фактическом направлении нагрузки.

Для автоматизированной сборки аккумуляторов последовательность зачастую важнее, чем достижение максимально возможного числа адгезии. Изменения в клеевом покрытии, толщине подложки или характеристиках отделения могут повлиять на надежность подачи ленты и ее прилегания от рулона к рулону.

Изоляция батареи требует большего, чем просто непроводящая подложка

Электроизоляция – одна из важнейших ролей клейкой ленты в производстве аккумуляторов. Однако простой выбор ленты из электроизоляционного материала не гарантирует надежную работу при использовании батарей.

Имеет значение полная конструкция ленты. Материал подложки, клеевая система, толщина, диэлектрическая прочность, стабильность размеров и устойчивость к окружающей среде — все это способствует повышению эффективности изоляции.

Например, лента может иметь превосходную диэлектрическую прочность в лабораторных условиях, но работать плохо, если ее клей размягчается при температуре процесса или если основа растягивается во время нанесения. Аналогичным образом, механически прочная лента не обязательно является лучшим выбором, когда требуется точная изоляция вокруг небольшого компонента.

Подбор изоляционной ленты в соответствии с конструкцией аккумулятора

Различные компоненты батареи создают разные проблемы с изоляцией. Для выводов, шин, поверхностей ячеек, клемм и модульных конструкций могут потребоваться ленты различной конструкции.

Вот почему ленту для фиксации клемм батареи и другие конструкции, предназначенные для конкретной батареи, следует рассматривать как часть комплексного электрического и механического проекта, а не рассматривать как общие расходные материалы.

Лента для подключения аккумулятора защищает участки, требующие контролируемой изоляции

Области подключения часто требуют сочетания фиксации и изоляции. Лента может помочь закрепить конец упаковочного слоя, защитить открытый переход или предотвратить движение в точке завершения.

Клей должен сохранять достаточный контакт, не выдавливаясь чрезмерно во время намотки, прессования или манипуляций. Подложка также должна оставаться достаточно стабильной, чтобы лента не сжималась, не раскалывалась и не обнажала основной материал.

Производителям, работающим с элементами разных форматов, может потребоваться настроить ленту для заделки аккумуляторов по ширине, толщине, прочности клея и температурным характеристикам. Узкая лента, которая хорошо работает с одной конструкцией ячеек, может не обеспечить адекватного перекрытия с другой.

Поэтому выбор следует начинать с геометрии концевой заделки и метода сборки, а не только с категории ленты.

Огнестойкость становится более важной на уровне модуля и упаковки

Поскольку аккумуляторные системы становятся больше, ленту можно использовать вокруг компонентов, огнестойкость которых является важной частью общей стратегии безопасности. Это особенно актуально, когда лента расположена вблизи электрических соединений, изоляционных конструкций или мест, где может накапливаться тепло.

Огнестойкую ленту для аккумуляторов не следует выбирать только потому, что в описании продукта есть слова «огнестойкая». Покупатели должны проверить применимый стандарт испытаний, конструкцию, толщину, а также фактическую сертификацию или документацию по испытаниям.

Существует также разница между огнестойкостью и термостойкостью. Лента может противостоять повышенным температурам, не обязательно обеспечивая требуемые характеристики воспламенения, а огнестойкая конструкция все еще может иметь ограничения при высоких продолжительных рабочих температурах.

По этой причине производители аккумуляторов должны определять требования с точки зрения фактического применения: температурное воздействие, поведение при воспламенении, электрическая изоляция, стабильность адгезии и продолжительность воздействия.

Совместимость клея имеет значение для материалов аккумуляторов

В производстве аккумуляторов используется более широкий спектр материалов, чем во многих традиционных приложениях сборки. В зависимости от ячейки и процесса лента может контактировать с металлами, фольгой с покрытием, полимерами, изоляционными пленками, окрашенными поверхностями или другими материалами с клейкой основой.

Лента, прочно приклеенная к одной подложке, может вести себя совершенно по-разному на другой. Поверхностная энергия, чистота, состояние покрытия, шероховатость и давление во время нанесения — все это влияет на окончательное соединение.

Это особенно важно, когда лента наносится на поверхности, на которых могут быть следы технологических масел или загрязнений. В производстве неправильная подготовка поверхности может привести к большему количеству отказов, чем небольшая разница в номинальной прочности клея.

Для проверки производства производители должны протестировать ленту на реальной подложке и в реальных условиях процесса, включая давление нанесения, температуру, время выдержки и требования к удалению.

Электролит и термическое воздействие должны быть проверены перед производством.

В аккумуляторной среде материалы могут подвергаться воздействию условий, которые не свойственны обычным ленточным приложениям. Если лента расположена там, где она может столкнуться с электролитом, повышенными температурами, сжатием или длительным контактом с соседними материалами, важно провести тестирование на совместимость.

Вопрос не просто в том, остается ли лента физически прикрепленной. Инженерам также следует обратить внимание на:

• Размягчение или миграция клея.
• Потеря адгезии после термического старения.
• Усадка или изменение размеров основы.
• Подтяжка кромок после длительного воздействия.
• Изменения в характеристиках изоляции.

Для новой конструкции батареи ускоренное тестирование может выявить неисправности еще до того, как лента поступит в массовое производство. Это особенно ценно, когда ленту трудно заменить после сборки элемента или модуля.

Правильный выбор ленты зависит от процесса, а не только от типа батареи

Распространенной ошибкой при покупке является указание одной «батарейной ленты» на всю производственную линию. В цилиндрическом элементе, пакетном элементе и призматическом элементе лента может использоваться по-разному, и даже к двум продуктам, использующим один и тот же формат ячеек, могут предъявляться разные требования из-за процессов их сборки.

Лучший подход — сопоставить потребность в ленте с каждой производственной операцией.

Например, производителю элементов может потребоваться лента для набухания батареи на одном этапе, специальная изоляционная лента вокруг выступов и отдельная фиксирующая лента для временного позиционирования. Все эти продукты можно в общих чертах классифицировать как клейкие ленты для аккумуляторов, но требования к их характеристикам различаются.

Тот же принцип применим и к системам хранения энергии. Лента, выбранная для компактной бытовой батареи, не должна автоматически переноситься в промышленный модуль накопления энергии без проверки.

Что покупатели аккумуляторной ленты должны запросить у поставщика

Техническая документация более полезна, когда она отражает фактические производственные потребности. Вместо того, чтобы запрашивать только каталог продукции, производители аккумуляторов могут предоставить поставщику подробную информацию о применении и запросить рекомендации, основанные на этих условиях.

Полезный технический запрос должен включать:

1. Подложка и место нанесения — например, алюминиевая пластина, полимерная пленка, корпус элемента, шина или компонент модуля.
2. Условия процесса — температура применения, давление, условия намотки, сжатия, сварки или отверждения.
3. Требования к эксплуатационным характеристикам — напряжение изоляции, термостойкость, огнестойкость, адгезия, остаток и ожидаемый срок службы.

Затем поставщик должен быть в состоянии предоставить технические данные, касающиеся толщины, материала основы, типа клея, адгезии, прочности на разрыв, диэлектрических характеристик, температурного диапазона, а также соответствующую документацию о соответствии.

Для производителей, закупающих продукцию из Китая, работа напрямую с производителем аккумуляторной ленты  также может упростить настройку, когда стандартные размеры ленты не соответствуют производственному процессу.

Почему выбор ленты должен быть проверен перед массовым производством

Лента стоит недорого по сравнению с самой батареей, но выход ленты из строя может иметь последствия, далеко выходящие за рамки стоимости рулона. Плохая адгезия может привести к смещению во время сборки. Недостаточная изоляция может создать опасность поражения электрическим током. Адгезивная миграция может загрязнить соседние компоненты. Нестабильность размеров может создать проблемы в автоматизированном применении.

По этой причине квалификацию ленты следует рассматривать как проверку технологического материала, а не простое решение о покупке.

Программа практической проверки должна сравнивать ленты-кандидаты в условиях, с которыми они фактически столкнутся. Адгезия отслаивания, удерживающая способность, изоляционные характеристики, температурное воздействие, остатки, стабильность размеров и совместимость с основой следует рассматривать вместе.

Поэтому лучшая клейкая лента для аккумулятора не обязательно является самой прочной или толстой. Это конструкция, которая обеспечивает требуемую функцию, не создавая проблем на других этапах производственного процесса. Когда лента выбирается в соответствии с точной конструкцией батареи и этапом производства, она становится контролируемой частью производственной системы, а не второстепенной задачей.
